EN 1092-1 Type 05 Blind Flange

March 26, 2021

Technical Drawing & General Introduction

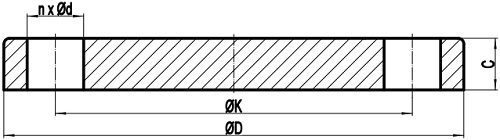

The technical drawing for EN 1092-1 Type 05 blind flange with flat facing (FF). D: outside diameter of flange; K: diameter of bolt circle; n: number of bolts; d: diameter of bolt hole; C: flange thickness; Bolt: bolting size; W: mass or weight of flange.

The EN 1092-1 Type 05 flange shall be provided as blind flange, which is used to blank off the piping. Substantially, it is a round solid disc with bolting holes drilled along the circumference. The EN 1092-1 Type 05 blind flanges may be furnished with flat facing (FF) or raised facing (RF).

Dimensions & Masses

DN	D mm	C mm	W kg
10	75	12	0.38
15	80	12	0.438
20	90	14	0.657
25	100	14	0.821
32	120	14	1.18
40	130	14	1.39
50	140	14	1.62
65	160	14	2.14
80	190	16	3.43
100	210	16	4.22
125	240	18	6.10
150	265	18	7.51
200	320	20	12.3
250	375	22	18.5
300	440	22	25.5
350	490	22	31.8
400	540	22	38.5
450	595	24	51.2
500	645	24	60.1
600	755	30	103
700	860	40	178
800	975	44	252
900	1075	48	336
1000	1175	52	435
1200	1375	50	574
1400	1575	-	-
1600	1790	-	-
1800	1990	-	-
2000	2190	-	-
2200	2405	-	-
2400	2605	-	-
2600	2805	-	-
2800	3030	-	-
3000	3230	-	-
3200	3430	-	-
3400	3630	-	-
3600	3840	-	-
3800	4045	-	-
4000	4245	-	-

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 2.5: D, C, W.

DN	K mm	n	d mm	Bolt
10	50	4	11	M10
15	55	4	11	M10
20	65	4	11	M10
25	75	4	11	M10
32	90	4	14	M12
40	100	4	14	M12
50	110	4	14	M12
65	130	4	14	M12
80	150	4	18	M16
100	170	4	18	M16
125	200	8	18	M16
150	225	8	18	M16
200	280	8	18	M16
250	335	12	18	M16
300	395	12	22	M20
350	445	12	22	M20
400	495	16	22	M20
450	550	16	22	M20
500	600	20	22	M20
600	705	20	26	M24
700	810	24	26	M24
800	920	24	30	M27
900	1020	24	30	M27
1000	1120	28	30	M27
1200	1320	32	30	M27
1400	1520	36	30	M27
1600	1730	40	30	M27
1800	1930	44	30	M27
2000	2130	48	30	M27
2200	2340	52	33	M30
2400	2540	56	33	M30
2600	2740	60	33	M30
2800	2960	64	36	M33
3000	3160	68	36	M33
3200	3360	72	36	M33
3400	3560	76	36	M33
3600	3770	80	36	M33
3800	3970	80	39	M36
4000	4170	84	39	M36

*Bolting dimensions for PN 2.5 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	75	12	0.38
15	80	12	0.438
20	90	14	0.657
25	100	14	0.821
32	120	14	1.18
40	130	14	1.39
50	140	14	1.62
65	160	14	2.14
80	190	16	3.43
100	210	16	4.22
125	240	18	6.10
150	265	18	7.51
200	320	20	12.3
250	375	22	18.5
300	440	22	25.5
350	490	22	31.8
400	540	22	38.5
450	595	24	51.2
500	645	24	60.1
600	755	30	103
700	860	40	178
800	975	44	252
900	1075	48	336
1000	1175	52	435
1200	1405	60	717
1400	1630	68	1094
1600	1830	76	1545
1800	2045	84	2131
2000	2265	92	2862
2200	2475	-	-
2400	2685	-	-
2600	2905	-	-
2800	3115	-	-
3000	3315	-	-
3200	3525	-	-
3400	3735	-	-
3600	3970	-	-

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 6: D, C, W.

DN	K mm	n	d mm	Bolt
10	50	4	11	M10
15	55	4	11	M10
20	65	4	11	M10
25	75	4	11	M10
32	90	4	14	M12
40	100	4	14	M12
50	110	4	14	M12
65	130	4	14	M12
80	150	4	18	M16
100	170	4	18	M16
125	200	8	18	M16
150	225	8	18	M16
200	280	8	18	M16
250	335	12	18	M16
300	395	12	22	M20
350	445	12	22	M20
400	495	16	22	M20
450	550	16	22	M20
500	600	20	22	M20
600	705	20	26	M24
700	810	24	26	M24
800	920	24	30	M27
900	1020	24	30	M27
1000	1120	28	30	M27
1200	1340	32	33	M30
1400	1560	36	36	M33
1600	1760	40	36	M33
1800	1970	44	39	M36
2000	2180	48	42	M39
2200	2390	52	42	M39
2400	2600	56	42	M39
2600	2810	60	48	M45
2800	3020	64	48	M45
3000	3220	68	48	M45
3200	3430	72	48	M45
3400	3640	76	48	M45
3600	3860	80	56	M52

*Bolting dimensions for PN 6 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	90	16	0.722
15	95	16	0.813
20	105	18	1.14
25	115	18	1.38
32	140	18	2.03
40	150	18	2.35
50	165	18	2.88
65	185	18	3.15
80	200	20	4.61
100	220	20	5.65
125	250	22	8.13
150	285	22	10.5
200	340	24	16.5
250	395	26	24.1
300	445	26	30.8
350	505	26	39.6
400	565	26	49.4
450	615	28	63.0
500	670	28	75.2
600	780	34	124
700	895	38	183
800	1015	48	297
900	1115	50	374
1000	1230	54	492
1200	1455	66	842
1400	1675	-	-
1600	1915	-	-
1800	2115	-	-
2000	2325	-	-
2200	2550	-	-
2400	2760	-	-
2600	2960	-	-
2800	3180	-	-
3000	3405	-	-

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 10: D, C, W.

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	180	8	18	M16
125	210	8	18	M16
150	240	8	22	M20
200	295	8	22	M20
250	350	12	22	M20
300	400	12	22	M20
350	460	16	22	M20
400	515	16	26	M24
450	565	20	26	M24
500	620	20	26	M24
600	725	20	30	M27
700	840	24	30	M27
800	950	24	33	M30
900	1050	28	33	M30
1000	1160	28	36	M33
1200	1380	32	39	M36
1400	1590	36	42	M39
1600	1820	40	48	M45
1800	2020	44	48	M45
2000	2230	48	48	M45
2200	2440	52	56	M52
2400	2650	56	56	M52
2600	2850	60	56	M52
2800	3070	64	56	M52
3000	3290	68	62	M56

*Bolting dimensions for PN 10 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	90	16	0.722
15	95	16	0.813
20	105	18	1.14
25	115	18	1.38
32	140	18	2.03
40	150	18	2.35
50	165	18	2.88
65	185	18	3.51
80	200	20	4.61
100	220	20	5.65
125	250	22	8.13
150	285	22	10.5
200	340	24	16.2
250	405	26	25.0
300	460	28	35.1
350	520	30	48.0
400	580	32	63.5
450	640	40	96.6
500	715	44	133
600	840	54	226
700	910	58	285
800	1025	62	388
900	1125	64	483
1000	1255	68	640
1200	1485	-	-
1400	1685	-	-
1600	1930	-	-
1800	2130	-	-
2000	2345	-	-

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 16: D, C, W.

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	180	8	18	M16
125	210	8	18	M16
150	240	8	22	M20
200	295	12	22	M20
250	355	12	26	M24
300	410	12	26	M24
350	470	16	26	M24
400	525	16	30	M27
450	585	16	30	M27
500	650	20	33	M30
600	770	20	36	M33
700	840	24	36	M33
800	950	24	39	M36
900	1050	28	39	M36
1000	1170	28	42	M39
1200	1390	32	48	M45
1400	1590	36	48	M45
1600	1820	40	56	M52
1800	2020	44	56	M52
2000	2230	48	62	M56

*Bolting dimensions for PN 16 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	90	16	0,722
15	95	16	0,813
20	105	18	1,14
25	115	18	1,38
32	140	18	2,03
40	150	18	2,35
50	165	20	2,88
65	185	22	3,51
80	200	24	4,61
100	235	24	5,65
125	270	26	8,13
150	300	28	10,5
200	360	30	22,5
250	425	32	33,5
300	485	34	46,3
350	555	38	68,1
400	620	40	89,7
450	670	50	130
500	730	51	159
600	845	66	278
700	960	-	-
800	1085	-	-
900	1185	-	-
1000	1320	-	-

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 25: D, C, W.

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	190	8	22	M20
125	220	8	26	M24
150	250	8	26	M24
200	310	12	26	M24
250	370	12	30	M27
300	430	16	30	M27
350	490	16	33	M30
400	550	16	36	M33
450	600	20	36	M33
500	660	20	36	M33
600	770	20	39	M36
700	875	24	42	M39
800	990	24	48	M45
900	1090	28	48	M45
1000	1210	28	56	M52

*Bolting dimensions for PN 25 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	90	16	0,722
15	95	16	0,813
20	105	18	1,14
25	115	18	1,38
32	140	18	2,03
40	150	18	2,35
50	165	20	3,20
65	185	22	4,29
80	200	24	5,54
100	235	24	7,60
125	270	26	10,8
150	300	28	14,6
200	375	36	28,8
250	450	38	44,4
300	515	42	64,2
350	580	46	89,5
400	660	50	127
450	685	57	154
500	755	57	188
600	890	72	331

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 40: D, C, W.

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	190	8	22	M20
125	220	8	26	M24
150	250	8	26	M24
200	320	12	30	M27
250	385	12	33	M30
300	450	16	33	M30
350	510	16	36	M33
400	585	16	39	M36
450	610	20	39	M36
500	670	20	42	M39
600	795	20	48	M45

*Bolting dimensions for PN 40 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	100	20	0,722
15	105	20	0,813
20	130	22	1,14
25	140	24	1,38
32	155	24	2,03
40	170	26	2,35
50	180	26	4,52
65	205	26	5,69
80	215	28	6,89
100	250	30	10,0
125	295	34	15,9
150	345	36	23,3
200	415	42	39,2
250	470	46	56,7
300	530	52	81,2
350	600	56	113
400	670	60	152

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 63: D, C, W.

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	135	4	22	M20
65	160	8	22	M20
80	170	8	22	M20
100	200	8	26	M24
125	240	8	30	M27
150	280	8	33	M30
200	345	12	36	M33
250	400	12	36	M33
300	460	16	36	M33
350	525	16	39	M36
400	585	16	42	M39

*Bolting dimensions for PN 63 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	100	20	1,04
15	105	20	1,16
20	130	22	1,97
25	140	24	2,54
32	155	24	3,07
40	170	26	3,97
50	195	28	5,64
65	220	30	7,44
80	230	32	8,85
100	265	36	13,3
125	315	40	21,3
150	355	44	29,4
200	430	52	52,7
250	505	60	85,4
300	585	68	128
350	655	74	175

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 100: D, C, W.

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	39	M36
300	500	16	42	M39
350	560	16	48	M45

*Bolting dimensions for PN 100 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	100	20	1.04
15	105	20	1.16
25	140	24	2.54
40	170	28	4.30
50	195	30	6.07
65	220	34	8.49
80	230	36	10.0
100	265	40	14.9
125	315	44	23.5
150	355	50	33.6
200	430	62	61.0
250	515	72	106
300	585	84	158

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 160: D, C, W.

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
25	100	4	18	M16
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	42	M39
300	500	16	42	M39

*Bolting dimensions for PN 160 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	125	-	2.13
15	130	26	2.33
25	150	28	3.35
40	185	34	6.17
50	200	38	7.66
65	230	42	11.7
80	255	46	15.7
100	300	54	26.0
125	340	60	36.7
150	390	68	55.6
200	485	85	109
250	585	104	192
300	690	-	-

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 250: D, C, W.

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	105	4	22	M20
40	135	4	26	M24
50	150	8	26	M24
65	180	8	26	M24
80	200	8	30	M27
100	235	8	33	M30
125	275	12	33	M30
150	320	12	36	M33
200	400	12	42	M39
250	490	16	48	M45
300	590	16	52	M48

*Bolting dimensions for PN 250 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	125	24	2.13
15	130	26	2.52
25	160	34	5.10
40	190	38	8.33
50	210	42	10.7
65	255	51	19.4
80	275	55	24.4
100	335	65	43.2
125	380	75	64.0
150	425	84	90.2
200	525	103	169
250	640	125	307

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 320: D, C, W.

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	115	4	22	M20
40	145	4	26	M24
50	160	8	26	M24
65	200	8	30	M27
80	220	8	30	M27
100	265	8	36	M33
125	310	12	36	M33
150	350	12	39	M36
200	440	16	42	M39
250	540	16	52	M48

*Bolting dimensions for PN 320 flanges: K, n, d, bolt.

DN	D mm	C mm	W kg
10	125	28	2.32
15	145	30	3.32
25	180	38	6.65
40	220	48	12.6
50	235	52	14.7
65	290	64	28.6
80	305	68	34.1
100	370	80	59.7
125	415	92	85.1
150	475	105	129
200	585	130	241

*Dimensions & masses for EN 1092-1 Type 05 flanges PN 400: D, C, W.

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	100	4	22	M20
25	130	4	26	M24
40	165	4	30	M27
50	180	8	30	M27
65	225	8	33	M30
80	240	8	33	M30
100	295	8	39	M36
125	340	12	39	M36
150	390	12	42	M39
200	490	16	48	M45

*Bolting dimensions for PN 400 flanges: K, n, d, bolt.

Maybe you like also

» Swage Nipples

» ASTM A860 WPHY Butt Welding Fittings

» ASME B16.11 Forged Fittings Socket Welding & Threaded

» EN 1092-1 Type 35 Weld Ring Neck

» EN 1092-1 Pressed Collars | Type 36 & Type 37

» EN 1092-1 Type 34 Weld Neck Collar

ASTM A890 5A | CE3MN & J93404 | Duplex 2507

MW-Series Knife Gate Valves for Secondary Sedimentation Tanks

Supply of A105 flanges to Wholesalers in Al Kharj Road, Riyadh

Knife Gate Valves for Ash Handling Systems in Power Plants

Pneumatic Actuated Knife Gate Valves

We have been dedicating ourselves to piping and pipeline engineering since the inception. The company provides integrated solution to package supply of various piping & pipeline materials, components, and equipment.

Products
About Us
Contact Us
Sitemap
Application
Technical

Room 502, No.448 Heping West Road, Shijiazhuang, Hebei Province, China
Tel: +86-311-67906676
Fax: +86-311-67906676
Email: sales@pipingpipeline.com
Whatsapp: 0086-15076331069

Service

+86-15076331069

sales@pipingpipeline.com

Sales

Technical

Sales

Work Time: 8:30-18:00
Welcome to contact us at your best convenience.

EN 1092-1 Type 05 Blind Flange

March 26, 2021

Technical Drawing & General Introduction

Dimensions & Masses

Maybe you like also

Categories

Latest Updates

ABOUT US

Our Products

USEFUL LINKS

CONTACT US

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	190	8	22	M20
125	220	8	26	M24
150	250	8	26	M24
200	320	12	30	M27
250	385	12	33	M30
300	450	16	33	M30
350	510	16	36	M33
400	585	16	39	M36
450	610	20	39	M36
500	670	20	42	M39
600	795	20	48	M45

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	135	4	22	M20
65	160	8	22	M20
80	170	8	22	M20
100	200	8	26	M24
125	240	8	30	M27
150	280	8	33	M30
200	345	12	36	M33
250	400	12	36	M33
300	460	16	36	M33
350	525	16	39	M36
400	585	16	42	M39

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	39	M36
300	500	16	42	M39
350	560	16	48	M45

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
25	100	4	18	M16
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	42	M39
300	500	16	42	M39

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	105	4	22	M20
40	135	4	26	M24
50	150	8	26	M24
65	180	8	26	M24
80	200	8	30	M27
100	235	8	33	M30
125	275	12	33	M30
150	320	12	36	M33
200	400	12	42	M39
250	490	16	48	M45
300	590	16	52	M48

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	115	4	22	M20
40	145	4	26	M24
50	160	8	26	M24
65	200	8	30	M27
80	220	8	30	M27
100	265	8	36	M33
125	310	12	36	M33
150	350	12	39	M36
200	440	16	42	M39
250	540	16	52	M48

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	100	4	22	M20
25	130	4	26	M24
40	165	4	30	M27
50	180	8	30	M27
65	225	8	33	M30
80	240	8	33	M30
100	295	8	39	M36
125	340	12	39	M36
150	390	12	42	M39
200	490	16	48	M45

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	190	8	22	M20
125	220	8	26	M24
150	250	8	26	M24
200	320	12	30	M27
250	385	12	33	M30
300	450	16	33	M30
350	510	16	36	M33
400	585	16	39	M36
450	610	20	39	M36
500	670	20	42	M39
600	795	20	48	M45

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	135	4	22	M20
65	160	8	22	M20
80	170	8	22	M20
100	200	8	26	M24
125	240	8	30	M27
150	280	8	33	M30
200	345	12	36	M33
250	400	12	36	M33
300	460	16	36	M33
350	525	16	39	M36
400	585	16	42	M39

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	39	M36
300	500	16	42	M39
350	560	16	48	M45

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
25	100	4	18	M16
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	42	M39
300	500	16	42	M39

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	105	4	22	M20
40	135	4	26	M24
50	150	8	26	M24
65	180	8	26	M24
80	200	8	30	M27
100	235	8	33	M30
125	275	12	33	M30
150	320	12	36	M33
200	400	12	42	M39
250	490	16	48	M45
300	590	16	52	M48

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	115	4	22	M20
40	145	4	26	M24
50	160	8	26	M24
65	200	8	30	M27
80	220	8	30	M27
100	265	8	36	M33
125	310	12	36	M33
150	350	12	39	M36
200	440	16	42	M39
250	540	16	52	M48

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	100	4	22	M20
25	130	4	26	M24
40	165	4	30	M27
50	180	8	30	M27
65	225	8	33	M30
80	240	8	33	M30
100	295	8	39	M36
125	340	12	39	M36
150	390	12	42	M39
200	490	16	48	M45

DN	K mm	n	d mm	Bolt
10	60	4	14	M12
15	65	4	14	M12
20	75	4	14	M12
25	85	4	14	M12
32	100	4	18	M16
40	110	4	18	M16
50	125	4	18	M16
65	145	8	18	M16
80	160	8	18	M16
100	190	8	22	M20
125	220	8	26	M24
150	250	8	26	M24
200	320	12	30	M27
250	385	12	33	M30
300	450	16	33	M30
350	510	16	36	M33
400	585	16	39	M36
450	610	20	39	M36
500	670	20	42	M39
600	795	20	48	M45

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	135	4	22	M20
65	160	8	22	M20
80	170	8	22	M20
100	200	8	26	M24
125	240	8	30	M27
150	280	8	33	M30
200	345	12	36	M33
250	400	12	36	M33
300	460	16	36	M33
350	525	16	39	M36
400	585	16	42	M39

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
20	90	4	18	M16
25	100	4	18	M16
32	110	4	22	M20
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	39	M36
300	500	16	42	M39
350	560	16	48	M45

DN	K mm	n	d mm	Bolt
10	70	4	14	M12
15	75	4	14	M12
25	100	4	18	M16
40	125	4	22	M20
50	145	4	26	M24
65	170	8	26	M24
80	180	8	26	M24
100	210	8	30	M27
125	250	8	33	M30
150	290	12	33	M30
200	360	12	36	M33
250	430	12	42	M39
300	500	16	42	M39

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	105	4	22	M20
40	135	4	26	M24
50	150	8	26	M24
65	180	8	26	M24
80	200	8	30	M27
100	235	8	33	M30
125	275	12	33	M30
150	320	12	36	M33
200	400	12	42	M39
250	490	16	48	M45
300	590	16	52	M48

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	90	4	18	M16
25	115	4	22	M20
40	145	4	26	M24
50	160	8	26	M24
65	200	8	30	M27
80	220	8	30	M27
100	265	8	36	M33
125	310	12	36	M33
150	350	12	39	M36
200	440	16	42	M39
250	540	16	52	M48

DN	K mm	n	d mm	Bolt
10	85	4	18	M16
15	100	4	22	M20
25	130	4	26	M24
40	165	4	30	M27
50	180	8	30	M27
65	225	8	33	M30
80	240	8	33	M30
100	295	8	39	M36
125	340	12	39	M36
150	390	12	42	M39
200	490	16	48	M45
